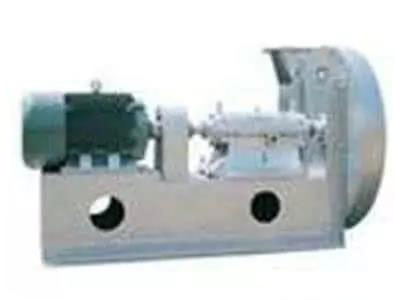

箱體支撐的旋轉設備，如下圖，由于安裝方便，一些中小型企業的旋轉設備多采用該支撐方式，但由于箱體鐵板較薄、框架薄弱的因素，60%以上都存在著支撐剛度不足問題，表現出柔性支撐特性，該設備支撐問題特點為：地腳連接螺栓不足以緊固箱體支撐，或者地腳螺栓連接緊密，由于箱體整體靜剛度不足，所以箱體及設備振動依然劇烈。

　　當箱體剛度存在嚴重不足時，其固有頻率可能會低于轉速頻率，升速過程中將出現劇烈振動，形成轉頻共振，當越過共振頻率后振動逐漸減小，根據現場觀察很多此類設備即使在額定轉速時依然在共振區內，而且由于電機變頻調速的普遍應用，運行轉速可能正好接近或落入共振頻率范圍，因此導致該設備無法正常運行。

　　另外由焊接而成，且支撐較***的剛架基礎，也容易出現支撐剛度不足故障。振動特征與箱體支撐相同，可通過焊接加強筋進行處理。

　　對于箱體式支撐薄弱問題的普遍解決方法是：在箱體內增加拉筋的同時填充混凝土，根據現場反饋，此種方法有效率達100%;當箱體剛度略有不足時，也可通過直接增加箱體橫向槽鋼拉筋予以解決。
